?XD7D直流監控單元
檢測3路直流電壓和母線絕緣。
檢測8路模擬量輸入（可配置成電流或干接點）和控制8路干接點輸出（控制硅鏈）
配合撥碼開關實現多機并聯
提供RS485和CAN兩種通訊口
全國咨詢服務電話
0373-3519601產品簡介
XD7D直流監控單元用于220V/110V直流電源系統，主要用于檢測3路直流電壓，母線絕緣，8路模擬量輸入（可配置成電流或干接點）和控制8路干接點輸出（控制硅鏈），詳述如下。
產品特點
檢測3路直流電壓和母線絕緣。
檢測8路模擬量輸入（可配置成電流或干接點）和控制8路干接點輸出（控制硅鏈）。
配合撥碼開關實現多機并聯。
提供RS485和CAN兩種通訊口。
技術參數
供電電壓：80VDC-300VDC
通訊口：隔離RS485通訊與隔離CAN通訊
檢測范圍及誤差：
被測信號 | 誤差 | 測量范圍 | 備注 |
合母/電池/控母 | 0.5% | 300V | / |
模擬量輸入 | 0.5% | +5V/-5V | +12V作為干接點輸入檢測的公共點 |

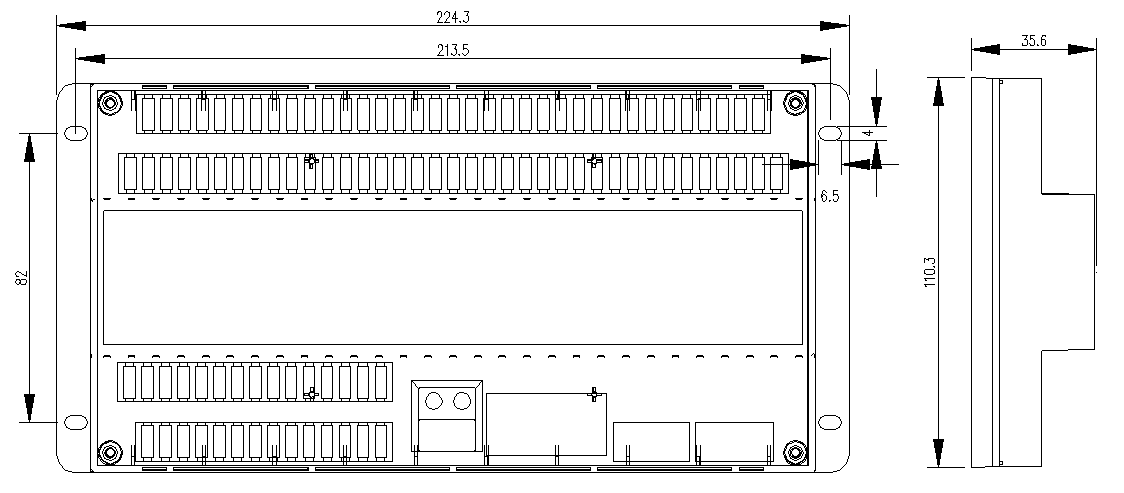

結構與安裝尺寸
安裝尺寸224.3mm×110.3mm，高35.6mm，固定開孔尺寸：213.5mm×82mm，采用M3螺釘固定。
